Spawarki inwertorowe – budowa, zasada działania i przewagi nad spawarkami transformatorowymi

Spawarka inwertorowa stała się w ostatniej dekadzie absolutnym standardem w warsztatach spawalniczych – od hobbystycznych garażowych po ciężki przemysł. Nie bez powodu: dzięki technologii inwerterowej w urządzeniu ważącym 5–15 kg uzyskujemy możliwości, które dawniej wymagały maszyny o masie kilkudziesięciu kilogramów i rozmiarach lodówki. W spawalnictwo24.pl codziennie pomagamy klientom zrozumieć, co kryje się pod pokrywą ich nowej spawarki – i dlaczego te kilka układów elektronicznych robi tak ogromną różnicę w praktyce.

Czym jest spawarka inwertorowa i jak działa?

Spawarka inwertorowa (ang. inverter welder) to urządzenie spawalnicze, w którym energię elektryczną pobieraną z sieci przetwarza wieloetapowy układ elektroniczny oparty na tranzystorach mocy IGBT lub MOSFET – zamiast tradycyjnego, ciężkiego rdzenia magnetycznego. Kluczem do zrozumienia tej technologii jest sekwencja przetwarzania energii.

Jak przebiega przetwarzanie energii w inwerterze?

Klasyczna spawarka transformatorowa pobiera prąd sieciowy 50 Hz i „od razu" transformuje napięcie na niższe. Spawarka inwertorowa robi to samo, ale w czterech precyzyjnych krokach:

1. Prostowanie – prąd przemienny z sieci (230 V lub 400 V / 50 Hz) jest prostowany przez mostek Graetza do prądu stałego DC
2. Kondensacja – prąd stały jest wygładzany przez zestaw kondensatorów elektrolitycznych o dużej pojemności, tworząc stabilną magistralę DC
3. Szatkowanie IGBT – tranzystory mocy IGBT (ang. Insulated Gate Bipolar Transistor) „siekają" prąd stały z częstotliwością 20 000–100 000 Hz (20–100 kHz), tworząc prąd przemienny wysokiej częstotliwości
4. Transformacja i prostowanie wtórne – prąd wysokiej częstotliwości trafia do małego transformatora HF, gdzie napięcie jest obniżane, a natężenie podwyższane; wyjście jest ponownie prostowane do prądu spawalniczego DC

Dlaczego to jest kluczowe? Częstotliwość pracy transformatora decyduje o jego rozmiarze. Transformator pracujący na 50 Hz musi mieć duży rdzeń. Ten sam transformator, pracując na 50 000 Hz – czyli 1000× szybciej – może być 1000× mniejszy przy tej samej wydajności energetycznej. To właśnie dlatego inwertory są tak małe i lekkie.

Tranzystory IGBT – serce każdej spawarki inwertorowej

IGBT (Insulated Gate Bipolar Transistor) to półprzewodnikowe klucze mocy, które włączają się i wyłączają dziesiątki tysięcy razy na sekundę, kontrolując przepływ energii z precyzją niemożliwą do osiągnięcia mechanicznie. Jakość i klasa tych tranzystorów bezpośrednio decyduje o:

• Stabilności łuku przy zmiennym obciążeniu
• Trwałości urządzenia przy intensywnej eksploatacji
• Zdolności do pracy na długich przedłużaczach i przy niestabilnym napięciu sieci

Właśnie dlatego różnica między spawarką budżetową a profesjonalną marki ESAB Rogue, Renegade czy Rustler jest tak wyraźna w praktyce – renomowani producenci stosują IGBT najwyższej klasy z rozbudowanymi układami sterowania termicznego i ochrony.

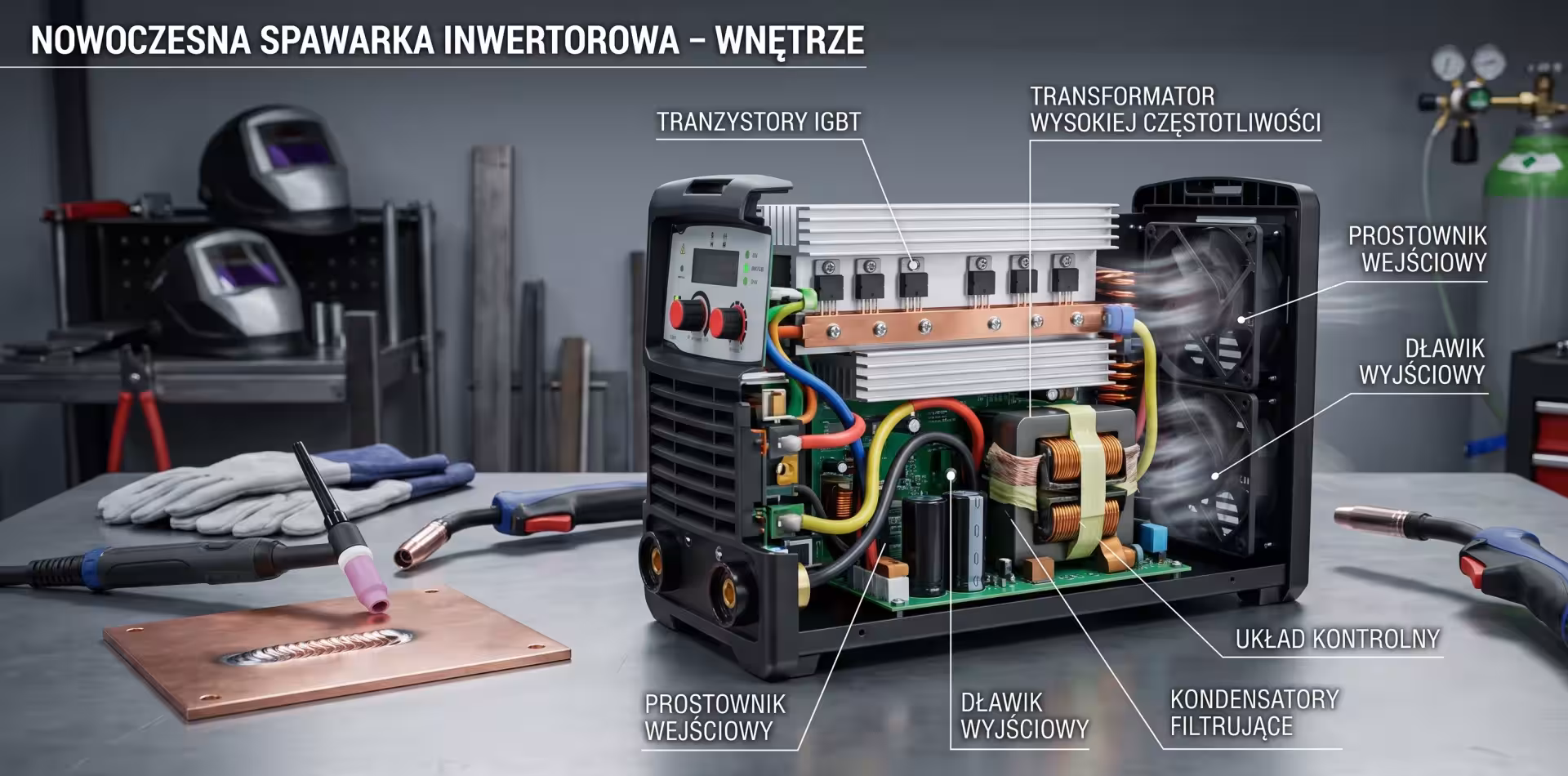

Budowa spawarki inwertorowej – co kryje się w środku?

Spawarka inwertorowa to w istocie zaawansowany komputer energetyczny, złożony z kilku kluczowych podzespołów, których współpraca decyduje o parametrach spawania.

Nowoczesne spawarki inwertorowe – jak ESAB Rogue ES 180i czy ESAB Rustler EM 350C PRO dostępne w spawalnictwo24.pl – wyposażone są dodatkowo w moduł PFC (ang. Power Factor Correction), który aktywnie kształtuje pobór prądu z sieci, minimalizując zniekształcenia harmoniczne i umożliwiając pracę na przedłużaczach o długości ponad 50 metrów bez utraty parametrów łuku.

Jakie inteligentne funkcje oferuje spawarka inwertorowa?

Układ cyfrowy w inwerterze pozwala na realizację zaawansowanych funkcji spawalniczych, których spawarka transformatorowa nie jest w stanie zaoferować – nawet w teorii, gdyż brak jej elektronicznego sterowania.

Kluczowe funkcje inteligentne dostępne w spawarkach inwertorowych:

• Synergia – automatyczne dopasowanie napięcia do prędkości podawania drutu (MIG/MAG); operator ustawia tylko grubość materiału i rodzaj drutu, urządzenie samodzielnie oblicza optymalną parę parametrów
• Prąd pulsacyjny (Pulse) – elektronicznie sterowane cykle wysokiego i niskiego prądu; redukuje ciepło wejściowe, eliminuje odpryski, umożliwia spawanie cienkich blach w pozycjach przymusowych
• Arc Force – dynamiczna korekta prądu w ułamku sekundy przy zagrożeniu klejeniem elektrody (MMA); im wyższy Arc Force, tym agresywniejszy łuk i głębsze wtopienie
• Hot Start – chwilowe podwyższenie prądu podczas zajarzania łuku MMA, zapobiegające przyklejaniu elektrody do zimnego materiału na starcie
• VRD (Voltage Reduction Device) – obniżenie napięcia jałowego do bezpiecznych ~12 V w przerwach między spawaniem; kluczowe przy pracach w przestrzeniach zamkniętych i mokrych
• Soft Start / Soft Arc – łagodne zajarzanie łuku TIG HF bez piku prądowego; chroni cienkie materiały i stopy wrażliwe termicznie

Spawarka inwertorowa vs transformatorowa – szczegółowe porównanie

Spawarka transformatorowa działa na zasadzie elektromagnetycznej indukcji bez pośrednictwa elektroniki, co czyni ją prostą i odporną mechanicznie, ale skazuje na fundamentalne ograniczenia fizyczne. Poniżej zestawienie obu technologii w kluczowych kategoriach:

💡 Wniosek praktyczny: Analizując te parametry, jasno widać, że spawarka transformatorowa może wciąż znaleźć zastosowanie w bardzo wymagających środowiskowo warunkach – np. przy pracach w silnie zapylonym środowisku, ekstremalnych temperaturach czy przy braku dostępu do serwisu. W pozostałych przypadkach spawarka inwertorowa jest pod każdym względem lepszym wyborem technicznym i ekonomicznym.

Cykl pracy (Duty Cycle) – dlaczego w inwerterach jest wyższy?

Cykl pracy (ang. duty cycle) to jeden z najważniejszych parametrów spawarki, określający ile minut w 10-minutowym cyklu urządzenie może spawać bez przegrzania. Spawarka z cyklem pracy 60% przy 200 A oznacza: 6 minut spawania, 4 minuty chłodzenia.

Sprawarka inwertorowa osiąga wyższe cykle pracy niż transformatorowa przy tej samej mocy wyjściowej z kilku powodów:

• Transformator HF nagrzewa się znacznie wolniej niż duży rdzeń 50 Hz
• Mały rozmiar komponentów umożliwia intensywne chłodzenie wentylatorem
• Elektroniczne systemy monitorowania temperatury chronią IGBT, zapobiegając destrukcyjnemu przegrzaniu

W praktyce oznacza to, że profesjonalne spawarki inwertorowe ESAB Renegade ET 300i osiągają cykl pracy 100% przy prądzie ok. 250 A – co w warunkach produkcyjnych przekłada się na ciągłą pracę bez przymusowych przestojów. Budżetowe inwertory oferują typowo 20–40% przy prądzie nominalnym, co przy intensywnej pracy generuje frustrujące, częste przerwy.

Dla kogo spawarka inwertorowa, a dla kogo transformatorowa?

W praktyce oznacza to prosty podział zastosowań:

Spawarka inwertorowa – wybór właściwy gdy:

• Pracujesz mobilnie lub w terenie (lekka, łatwa w transporcie)
• Spawasz różne materiały i grubości (wielofunkcyjność, precyzyjna regulacja)
• Zależy Ci na jakości spoiny i niskiej ilości odprysków
• Pracujesz na instalacjach elektrycznych z ograniczoną mocą (wysoka sprawność, moduł PFC)
• Potrzebujesz funkcji TIG, MIG/MAG lub zaawansowanego MMA z pulsem

Spawarka transformatorowa – ewentualny wybór gdy:

• Praca odbywa się w bardzo agresywnym środowisku (pył metaliczny, wibracje, zalewanie wodą)
• Budżet jest skrajnie ograniczony, a jakość spoiny drugorzędna
• Brak dostępu do serwisu elektronicznego przez dłuższy czas (np. ekspedycje, miejsca odległe)

Jakie spawarki inwertorowe polecamy w spawalnictwo24.pl?

Dobierając spawarkę inwertorową, należy kierować się przede wszystkim metodą spawania, grubością materiałów i cyklem pracy dopasowanym do intensywności użytkowania. W naszej ofercie wyróżniamy dwie linie produktowe:

Seria ESAB Rogue – inwertory kompaktowe dla profesjonalistów i zaawansowanych hobbystów. Modele ES 180i, ES 210i wyposażone w moduł PFC to idealne urządzenia do spawania MMA z możliwością pracy na 50-metrowych przedłużaczach. Prosta obsługa, niezawodna elektronika i doskonały stosunek ceny do możliwości.

Seria ESAB Renegade – najwyższa półka TIG DC/AC i MMA. Model ET 300i oraz ET 300iP (z pulsem) to profesjonalne źródła prądu dla zakładów wymagających perfekcji spawu: instalacje, przemysł spożywczy, lotnictwo, stale specjalne. Dostępne w zestawach z chłodnicą cieczy i wózkiem transportowym.

Seria ESAB Rustler i ESAB Aristo – półautomaty MIG/MAG dla spawania seryjnego i przemysłowego, ze synergicznym sterowaniem i zaawansowanymi algorytmami kontroli łuku.
