Reduktor gazowy Ar/CO₂ z rotametrem czy dwuzegarowy? Jak prawidłowo ustawić przepływ gazu?

Wybór reduktora gazowego to jedna z tych decyzji, które spawacze często podejmują pochopnie – skupiając się na cenie, a nie na funkcji. Tymczasem reduktor gazowy Ar/CO₂ to kluczowy element instalacji spawalniczej, który bezpośrednio wpływa na jakość osłony gazowej, stabilność łuku i ostateczny wygląd spoiny. W tym artykule porównujemy dwa najpopularniejsze typy reduktorów, tłumaczymy jak prawidłowo ustawić przepływ gazu i wyjaśniamy, jakie błędy najczęściej popełniają spawacze przy obsłudze osprzętu gazowego.

Czym jest reduktor gazowy i jak działa?

Reduktor gazowy to urządzenie obniżające wysokie ciśnienie gazu w butli (do 200 bar) do bezpiecznego, roboczego poziomu ciśnienia wylotowego (1–3 bar), które może być bezpiecznie dostarczone do uchwytu spawalniczego. Bez reduktora spawanie byłoby niemożliwe – gaz wychodziłby z butli z ciśnieniem niszczącym przewody i niemożliwym do kontrolowania.

Reduktor składa się z membrany regulacyjnej, zaworów ciśnieniowych, manometru wlotowego (ciśnienie butli) i układu wyjściowego (ciśnienie robocze lub przepływ). Każdy reduktor przeznaczony do argonu lub mieszanki Ar/CO₂ posiada gwint przyłączeniowy W21,8×1/14″ – obowiązujący standard w Polsce dla gazów osłonowych.

💡 Zapamiętaj: Reduktor do CO₂ i reduktor do Ar/mieszanek to dwa różne urządzenia – nie są zamienne. Reduktor CO₂ posiada nagrzewnicę kompensującą oziębianie przy rozprężaniu, której reduktor argonowy nie potrzebuje.

Reduktor z rotametrem – czym jest i dla kogo?

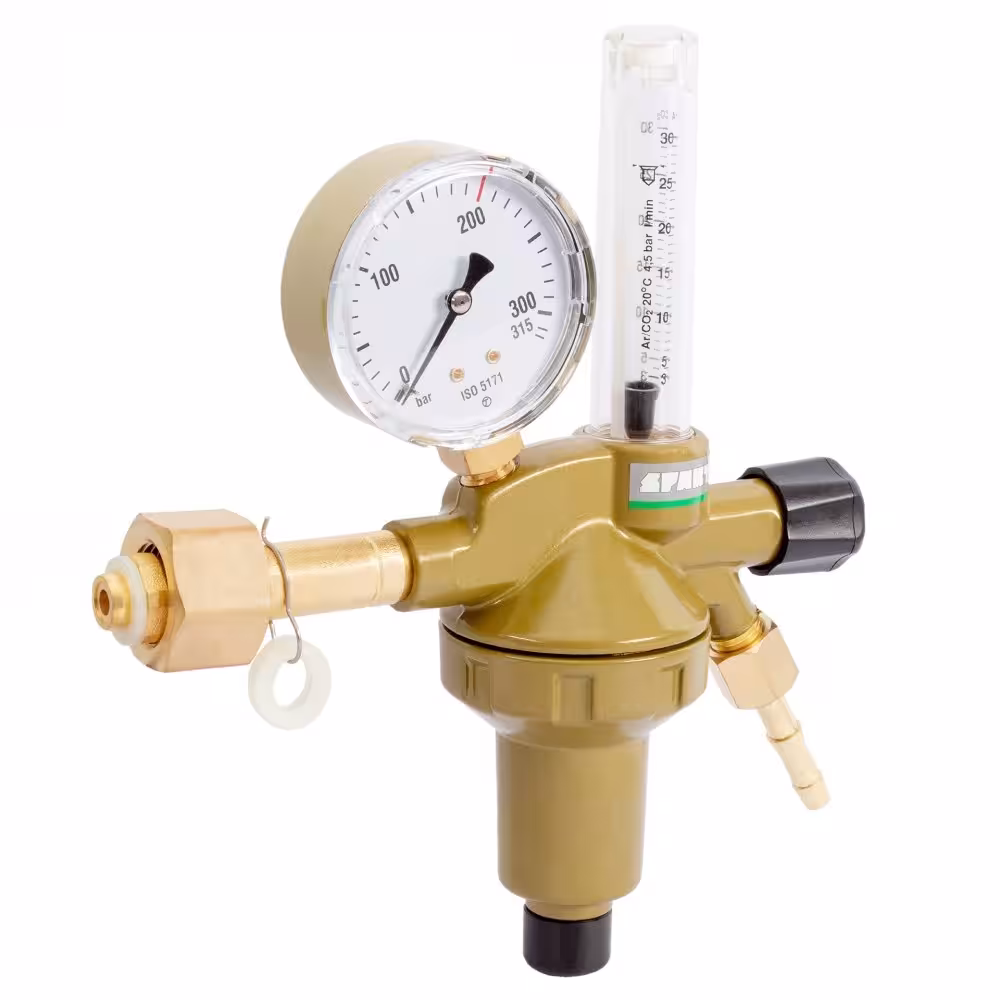

Reduktor z rotametrem (przepływomierzem pływakowym) to rozwiązanie łączące w jednym urządzeniu funkcję redukcji ciśnienia i bezpośredniego pomiaru przepływu gazu w litrach na minutę [l/min]. Rotametr to pionowa szklana lub plastikowa rurka z pływakiem – im wyżej unosi się pływak, tym większy przepływ gazu.

Zalety reduktora z rotametrem:

• Bezpośredni odczyt przepływu – skala wyskalowana w l/min; od razu wiadomo ile gazu płynie do uchwytu
• Prosta obsługa – idealna dla spawaczy hobbystycznych i warsztatów z jednym stanowiskiem
• Niska cena – reduktory z rotametrem dostępne są już od ~100 zł (np. modele IDEAL Ar/CO₂)
• Kompaktowość – jedno urządzenie, mniej złączek i potencjalnych nieszczelności
• Precyzyjna regulacja przepływu – śruba regulacyjna pozwala płynnie ustawiać wartość przepływu

Wady reduktora z rotametrem:

• Rotametr musi być ustawiony pionowo – pochylenie fałszuje wskazanie
• Wskazania zależą od gęstości gazu – rotametr skalibrowany pod argon źle wskazuje przy czystym CO₂
• Mniej odpowiedni do rozbudowanych instalacji wielostanowiskowych

Reduktor dwuzegarowy – czym jest i kiedy go wybrać?

Reduktor dwuzegarowy (dwumanometrowy) wyposażony jest w dwa manometry: pierwszy wskazuje ciśnienie w butli, drugi – ciśnienie robocze wylotowe. Zamiast bezpośredniego pomiaru przepływu, spawacz ustawia konkretną wartość ciśnienia na wyjściu, a przepływ regulowany jest przez zawór iglicowy lub zawór przepływu na uchwycie spawalniczym.

Zalety reduktora dwuzegarowego:

• Stabilność przy długich instalacjach – ciśnienie wylotowe jest niezależne od długości węża
• Niezależność od orientacji – brak ruchomego pływaka; działa w każdej pozycji montażu
• Lepsza kontrola przy wielu stanowiskach – jedno ciśnienie robocze, przepływy regulowane lokalnie
• Bardziej odporny na zanieczyszczenia – brak delikatnej rurki rotametrowej
• Wyższa dokładność przy dużych przepływach – manometr nie traci dokładności przy wysokich wartościach

Wady reduktora dwuzegarowego:

• Nie wskazuje bezpośrednio przepływu – konieczna znajomość zależności ciśnienie/przepływ dla konkretnego układu
• Wymaga dodatkowego przepływomierza na stanowisku, jeśli chcemy znać dokładny przepływ w l/min
• Wyższe koszty pełnej instalacji przy wielu stanowiskach

Reduktor z rotametrem vs dwuzegarowy – porównanie

Jak prawidłowo ustawić przepływ gazu – krok po kroku?

Prawidłowe ustawienie przepływu gazu osłonowego to jeden z kluczowych parametrów decydujących o jakości spoiny. Za mało gazu oznacza porowatość i utlenianie spoiny; za dużo – turbulencje wciągające powietrze atmosferyczne i niepotrzebne koszty.

Procedura ustawienia reduktora z rotametrem:

1. Zamontuj reduktor na butli – dokręć nakrętkę ręcznie, a następnie kluczem (nie przesadnie); sprawdź, czy uszczelka jest na miejscu
2. Zamknij zawór przepływu na reduktorze (śruba regulacyjna skręcona do oporu)
3. Powoli odkręć zawór butli – obserwuj manometr wlotowy; ciśnienie wzrośnie do wartości butli (150–200 bar)
4. Otwórz zawór przepływu na reduktorze – obracaj powoli w kierunku „+" aż pływak uniesie się do żądanej wartości
5. Wciśnij przycisk uchwytu spawalniczego (test przepływu) – zweryfikuj, czy pływak nie opada znacznie poniżej ustawionej wartości; duży spadek oznacza nieszczelność lub blokadę
6. Ustaw docelową wartość przepływu i zablokuj (jeśli reduktor posiada blokadę)

Procedura ustawienia reduktora dwuzegarowego:

1. Zamontuj reduktor na butli analogicznie jak powyżej
2. Odkręć zawór butli – manometr lewy wskaże ciśnienie w butli
3. Reguluj śrubą do momentu uzyskania ciśnienia roboczego na manometrze prawym (zazwyczaj 0,5–1,5 bar dla MIG/MAG, 0,3–0,8 bar dla TIG)
4. Sprawdź przepływ miernikiem przepływu na stanowisku lub metodą empiryczną (test z zapalniczką przy dyszy)

Jakie przepływy gazu stosować przy różnych metodach spawania?

Przepływ gazu osłonowego zależy od metody spawania, średnicy dyszy, warunków otoczenia i spawanego materiału. Zbyt duży przepływ powoduje turbulencje i wciąga azot z powietrza do strefy spawania – efekt paradoksalnie gorszy niż zbyt małe natężenie.

⚠️ Uwaga praktyczna: Przy spawaniu na zewnątrz (wiatr powyżej 1 m/s) należy zwiększyć przepływ o 30–50% lub zastosować osłonę wietrzną. Wiatr to największy wróg osłony gazowej.

Najczęstsze błędy przy obsłudze reduktora gazowego

W praktyce warsztatowej widać, że większość problemów z jakością osłony gazowej wynika nie z wadliwego sprzętu, lecz z błędów obsługi. Oto najczęstsze z nich:

• Używanie reduktora CO₂ do argonu i odwrotnie – skale rotametrów są kalibrowane pod konkretny gaz; odczyt będzie błędny
• Odczyt rotametru przy pochyleniu – rotametr musi stać pionowo; nawet 15° pochylenia fałszuje wskazanie o kilka l/min
• Niesprawdzanie szczelności złączy – nieszczelny wąż lub niedomknięty przyłącz oznacza realne ubytki gazu i pozorne wskazania rotametru
• Niedomknięty zawór butli po pracy – gaz wychodzi powoli, ale skutecznie; w tygodniowym urlopie można stracić połowę butli
• Zbyt wysoki przepływ = lepsza ochrona – błędne przekonanie; nadmierny przepływ generuje turbulencje szkodliwe dla jakości spoiny
• Brak reduktora nagrzewnicy przy CO₂ – czysty CO₂ oziębia się gwałtownie przy rozprężeniu, tworząc szron i blokując zawory; bez podgrzewacza reduktor odmrozi się po kilku minutach intensywnego spawania
• Regulacja przepływu przy zamkniętym zaworze butli – po takim ustawieniu po otwarciu butli rzeczywisty przepływ będzie zupełnie inny niż ustawiony

Jak sprawdzić szczelność instalacji gazowej?

Szczelność instalacji spawalniczej należy sprawdzać regularnie – najlepiej przed każdą dłuższą sesją spawalniczą. Wyciek gazu to nie tylko straty finansowe – to też potencjalne zagrożenie przy gazach w wysokich stężeniach.

Prosta procedura kontroli szczelności:

1. Odkręć zawór butli i ustaw przepływ roboczy
2. Zamknij zawór przepływu na reduktorze (lub zaciśnij wąż)
3. Obserwuj manometr wlotowy przez 2–3 minuty – jeśli ciśnienie spada, instalacja nie jest szczelna
4. Nasmaruj złącza wodą z mydłem lub dedykowanym preparatem – bąbelki ujawnią miejsce wycieku
5. Nigdy nie szukaj nieszczelności otwartym ogniem

Konserwacja i eksploatacja reduktora – co warto wiedzieć?

Dobrze utrzymany reduktor gazowy pracuje niezawodnie przez wiele lat – przy minimalnych nakładach serwisowych.

• Filtr reduktora – niektóre modele posiadają filtr siatkowy na wlocie; sprawdzaj go co kilka miesięcy i czyść sprężonym powietrzem
• Uszczelka przyłączeniowa – przy każdym montażu kontroluj stan uszczelki miedzianej lub gumowej; zużyta uszczelka to nieszczelność i ubytki gazu
• Rotametr – rurka przepływomierza jest delikatna; nie narażaj reduktora na uderzenia; pływak nie może się zacinać – jeśli ruch nie jest płynny, wyczyść rurkę sprężonym powietrzem
• Przechowywanie – reduktor przechowuj z zamkniętym zaworem przepływu; z dala od olejów i smarów (szczególnie przy tlenie)
• Legalizacja manometrów – w zastosowaniach przemysłowych manometry podlegają okresowej legalizacji (co 2 lata wg norm UDT)

FAQ – najczęściej zadawane pytania o reduktory gazowe do spawania

Dobry reduktor gazowy to inwestycja, która szybko się zwraca – w jakości spoin, oszczędności gazu i spokoju ducha podczas pracy. W spawalnictwo24.pl oferujemy pełen wybór reduktorów Ar/CO₂ z rotametrem i dwuzegarowych – od kompaktowych modeli warsztatowych po profesjonalne reduktory przemysłowe z nagrzewnicą. Jeśli nie jesteś pewien, który model pasuje do Twojej instalacji, skontaktuj się z naszym doradcą – pomożemy wybrać sprzęt dopasowany do Twojej spawarki, rodzaju gazu i skali pracy.
