Przyłbica spawalnicza samościemniająca vs pasywna – którą wybrać i dlaczego?

Współczesne spawalnictwo, stanowiące fundament procesów wytwórczych w przemyśle ciężkim, infrastrukturze oraz rzemiośle, ewoluowało w stronę dziedziny wymagającej nie tylko wysokich kompetencji manualnych, ale również rygorystycznego podejścia do bezpieczeństwa i higieny pracy (BHP). Centralnym elementem wyposażenia każdego spawacza jest przyłbica spawalnicza – narzędzie, którego funkcja wykracza poza prostą barierę mechaniczną, stając się zaawansowanym systemem filtracji promieniowania optycznego oraz, w coraz szerszym zakresie, systemem ochrony dróg oddechowych.

Wybór między tradycyjną przyłbicą pasywną a nowoczesną przyłbicą samościemniającą, wyposażoną w filtr ADF (Auto-Darkening Filter), stanowi jeden z kluczowych dylematów, przed którymi stają zarówno początkujący adepci spawalnictwa, jak i profesjonaliści zarządzający dużymi parkami maszynowymi. Niniejszy raport ma na celu dogłębną analizę obu technologii, wskazanie ich technicznych niuansów oraz prezentację konkretnych rozwiązań marki ESAB, które definiują standardy rynkowe w poszczególnych segmentach użytkowych.

Fizyka łuku spawalniczego a mechanizmy ochrony wzroku

Aby zrozumieć różnicę między systemami pasywnymi a automatycznymi, należy najpierw przeanalizować charakter zagrożenia, przed którym chronią. Łuk spawalniczy jest źródłem intensywnej emisji promieniowania w trzech zakresach: ultrafioletowym (UV), widzialnym oraz podczerwonym (IR). Promieniowanie UV, niewidoczne dla ludzkiego oka, jest odpowiedzialne za fotokeratitis – bolesne zapalenie rogówki i spojówki, znane potocznie jako „naświetlenie oczu”. Z kolei promieniowanie IR może prowadzić do uszkodzeń termicznych siatkówki oraz rozwoju zaćmy spawalniczej.

Tradycyjne podejście pasywne opiera się na filtrze o stałym stopniu zaciemnienia, najczęściej wykonanym ze szkła mineralnego z odpowiednimi domieszkami metali, które trwale blokują szkodliwe spektrum. Podejście automatyczne wykorzystuje natomiast technologię ciekłokrystaliczną, która pod wpływem sygnału z sensorów optycznych dynamicznie zmienia przepuszczalność światła widzialnego, przy zachowaniu stałej, wysokiej ochrony przed UV i IR, niezależnie od tego, czy filtr jest w stanie jasnym, czy ciemnym.

Ewolucja technologiczna filtrów samościemniających (ADF)

Technologia ADF (Auto-Darkening Filter) stanowi wynik synergii elektroniki, optyki i chemii materiałowej. Filtr składa się z kilku warstw: polaryzatorów, filtrów UV/IR oraz warstwy ciekłokrystalicznej. W stanie spoczynku (jasnym) cząsteczki ciekłych kryształów są ułożone w sposób pozwalający na swobodne przechodzenie światła (zazwyczaj na poziomie DIN 3 lub DIN 4). W momencie zajarzenia łuku, sensory optyczne (fotodiody) wykrywają gwałtowny wzrost natężenia światła i przesyłają sygnał do mikroprocesora, który przykłada napięcie do warstwy LCD. Powoduje to natychmiastowe uporządkowanie cząsteczek, które blokują światło, doprowadzając do zaciemnienia filtra do wybranego poziomu (np. DIN 9-13) w czasie mierzonym w ułamkach milisekund.

Współczesne filtry ADF, takie jak te stosowane w modelach ESAB Savage A41 i Sentinel A60, wprowadzają dodatkowo technologię True Color. Klasyczne automatyczne filtry starszej generacji nadawały obrazowi silny, zielony odcień, co utrudniało precyzyjne rozróżnianie barw i ocenę stanu jeziorka spawalniczego. Technologia True Color modyfikuje spektrum przepuszczanego światła w taki sposób, aby barwy widziane przez spawacza były jak najbardziej zbliżone do naturalnych, co drastycznie redukuje zmęczenie wzroku i podnosi jakość wykonywanej pracy.

Zestawienie porównawcze: Przyłbica pasywna vs. automatyczna

Wybór między tymi dwoma rozwiązaniami nie jest jedynie kwestią budżetu, ale przede wszystkim analizą ergonomii i charakteru wykonywanych zadań. Poniższa tabela przedstawia kluczowe parametry różnicujące oba systemy ochrony.

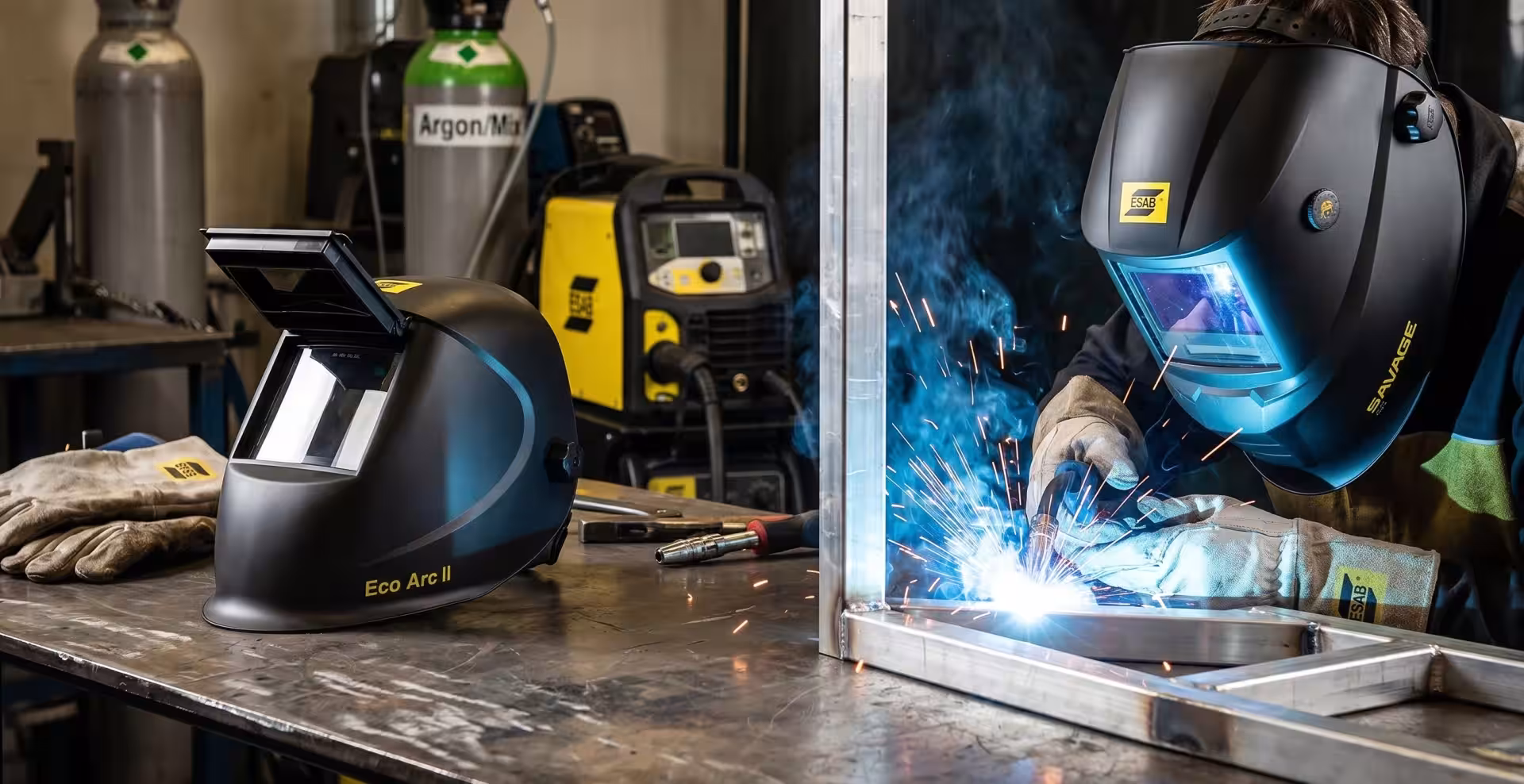

Kiedy przyłbica pasywna jest optymalnym wyborem? Analiza modelu ESAB Eco Arc II

Mimo powszechnej automatyzacji, przyłbice pasywne wciąż utrzymują silną pozycję w specyficznych sektorach rynku. Ich główną zaletą jest bezwzględna niezawodność wynikająca z braku komponentów elektronicznych, baterii czy sensorów, które mogłyby ulec awarii lub wyczerpaniu w najmniej odpowiednim momencie.

ESAB Eco Arc II: Solidność i lekkość w tradycyjnym wydaniu

Model ESAB Eco Arc II reprezentuje nowoczesne podejście do konstrukcji pasywnych. Wykorzystanie lekkiego polipropylenu pozwoliło na uzyskanie masy całkowitej wynoszącej zaledwie 484 gramy, co plasuje to urządzenie w ścisłej czołówce najlżejszych przyłbic ochronnych.

Kluczowe scenariusze, w których Eco Arc II okazuje się niezastąpiony:

1. Nauka spawalnictwa i edukacja: Dla osób rozpoczynających naukę, przyłbica pasywna jest doskonałym narzędziem dydaktycznym. Wymusza ona wypracowanie prawidłowej techniki pozycjonowania elektrody przed zajarzeniem łuku. Ponadto stały stopień zaciemnienia daje pewność ochrony, co jest istotne dla budowania pewności siebie u nowicjuszy.
2. Prace budowlane i montażowe w terenie: W warunkach wysokiego zapylenia, wilgoci lub skrajnych temperatur, elektronika w przyłbicach automatycznych może zawodzić. Eco Arc II, dzięki prostej konstrukcji i wytrzymałemu nagłowiu Eco Head Gear z pięcioma stopniami odchylenia, doskonale znosi trudne warunki eksploatacji.
3. Spawacze okazjonalni i hobbyści: Osoby spawające kilka razy w roku często borykają się z problemem rozładowanych baterii w przyłbicach ADF. Przyłbica pasywna jest zawsze gotowa do pracy, a jej koszt (ok. 70 PLN) sprawia, że jest to wydatek ekonomicznie uzasadniony dla małych warsztatów przydomowych.

Eco Arc II posiada podnoszoną osłonę typu „flip-up” o wymiarach 90x110 mm, pod którą znajduje się przezroczysta szybka ochronna. Rozwiązanie to pozwala na natychmiastowe przejście do szlifowania lub inspekcji spoiny po podniesieniu filtra spawalniczego, przy zachowaniu ciągłej ochrony oczu przed odpryskami mechanicznymi.

Inwestycja w automatyzację: Dlaczego warto wybrać technologię ADF?

Przejście na przyłbicę samościemniającą jest często punktem zwrotnym w karierze spawacza, drastycznie podnoszącym efektywność operacyjną. Głównym argumentem przemawiającym za technologią ADF jest eliminacja tzw. „ noddingu”, czyli cyklicznego kiwania głową w celu opuszczenia maski. Badania dowodzą, że czynności te zajmują średnio 3% czasu pracy spawacza, co w skali roku generuje wymierne straty produkcyjne.

Wydajność i ergonomia kręgosłupa

Długotrwałe stosowanie przyłbic pasywnych wiąże się z ryzykiem wystąpienia urazów przeciążeniowych odcinka szyjnego kręgosłupa, wynikających z gwałtownego ruchu głową niezbędnego do opuszczenia osłony. Przyłbice automatyczne pozwalają na pracę w naturalnej, statycznej pozycji, co redukuje zmęczenie i ryzyko chorób zawodowych. Co więcej, spawacz ma obie ręce wolne, co umożliwia stabilniejsze prowadzenie uchwytu i precyzyjne pozycjonowanie materiału, szczególnie przy skomplikowanych spoinach sczepnych.

Precyzja w metodzie TIG i spawaniu niskoprądowym

W metodzie TIG (Tungsten Inert Gas), gdzie natężenie prądu może być bardzo niskie (np. przy spawaniu cienkich blach kwasoodpornych), łuk emituje relatywnie mało światła widzialnego. Tradycyjna przyłbica pasywna z filtrem DIN 11 może być w takich warunkach zbyt ciemna, uniemożliwiając obserwację jeziorka. Nowoczesne przyłbice automatyczne, takie jak ESAB Savage A41, pozwalają na regulację stopnia zaciemnienia od DIN 8, a ich zaawansowane czujniki reagują nawet na bardzo słaby łuk, zapobiegając przypadkowemu rozjaśnieniu filtra podczas pracy.

ESAB Savage A41: „Złoty środek”

Model ESAB Savage A41 został zaprojektowany jako odpowiedź na potrzeby spawaczy poszukujących zaawansowanej technologii w segmencie budżetowym. Jest to udoskonalona wersja legendarnego modelu A40, wzbogacona o cyfrowe sterowanie i poprawioną optykę.

Parametry techniczne i jakość optyczna

Savage A41 legitymuje się klasą optyczną 1/1/1/2. Cyfry te, zgodnie z normą EN 379, oznaczają:

1. Klasa optyczna (1): Brak zniekształceń obrazu, co pozwala na wielogodzinną pracę bez bólu głowy.
2. Rozproszenie światła (1): Klarowny widok bez efektu mgły, co ułatwia dostrzeżenie krawędzi wtapiania.
3. Równomierność zaciemnienia (1): Stały poziom ochrony na całej powierzchni filtra.
4. Zależność kątowa (2): Niewielkie zmiany zaciemnienia przy patrzeniu pod dużym kątem, co jest akceptowalne w większości prac warsztatowych.

Przyłbica posiada cztery sensory optyczne, co gwarantuje pewne zamykanie filtra nawet w sytuacjach, gdy dwa z nich zostaną zasłonięte przez rurę lub element konstrukcyjny. Pole widzenia o wymiarach 100x50 mm zapewnia doskonałą orientację przestrzenną.

Funkcjonalność cyfrowa i tryb szlifowania

Savage A41 wyróżnia się intuicyjnym interfejsem LED ukrytym wewnątrz przyłbicy, który umożliwia precyzyjne ustawienie czułości i opóźnienia przejścia z trybu ciemnego do jasnego. Zewnętrzny przycisk „Grind” pozwala jednym kliknięciem zablokować filtr w stanie jasnym (DIN 4), przekształcając przyłbicę w pełnowartościową osłonę do szlifowania bez konieczności jej zdejmowania. Zasilanie ogniwem słonecznym wspieranym przez wymienną baterię CR2450 zapewnia długie lata bezproblemowej eksploatacji.

Szczyt profesjonalizmu: ESAB Sentinel A60 AIR z systemem PAPR

Dla spawaczy pracujących w przemyśle ciężkim, stoczniowym czy energetycznym, gdzie ekspozycja na szkodliwe czynniki jest permanentna, ESAB przygotował system Sentinel A60 AIR. Jest to produkt, w którym zbiegają się najnowocześniejsze osiągnięcia z zakresu ochrony wzroku i dróg oddechowych.

Panoramiczna klarowność: Technologia OpTCS™

Sentinel A60 AIR redefiniuje pojęcie „widoczności”. Posiada ona gigantyczne pole widzenia o wymiarach 118x71 mm i perfekcyjną klasę optyczną 1/1/1/1. Zastosowana technologia OpTCS™ (Optical True Colour System) oferuje najwyższy możliwy stopień odwzorowania barw i eliminację jakichkolwiek zniekształceń, co jest kluczowe przy spawaniu krytycznych spoin poddawanych badaniom rentgenowskim.

Unikalne cechy Sentinel A60 AIR:

• Regulacja zaciemnienia co 0,5 DIN: Pozwala na chirurgiczną precyzję w dopasowaniu jasności obrazu do konkretnej metody i natężenia prądu.
• Nagłowie Halo™: Pięciopunktowy system regulacji pozwala na idealne rozłożenie masy (860 g w wersji Air) na całej czaszce, co sprawia, że przyłbica wydaje się znacznie lżejsza niż jest w rzeczywistości.
• Pamięć ustawień: Możliwość zaprogramowania do 9 profili spawania pozwala na błyskawiczne przełączanie się między zadaniami o różnej charakterystyce prądowej.

System EPR-X1.1 PAPR: Tarcza dla płuc

Wersja AIR jest dostosowana do współpracy z jednostką nawiewową EPR-X1.1 (Powered Air Purifying Respirator). System ten dostarcza do wnętrza przyłbicy przefiltrowane powietrze, eliminując do 99,8% pyłów spawalniczych, dymów oraz cząstek stałych. Jest to ochrona klasy TH3 – najwyższa dostępna na rynku.

Dmuchawa EPR-X1.1 oferuje trzy prędkości nawiewu (170, 190 i 210-220 l/min), co pozwala na pracę nawet w bardzo dusznych i gorących pomieszczeniach. Alarmy dźwiękowe i wibracyjne informują o konieczności wymiany filtra HEPA P3, co zapewnia ciągłość ochrony zdrowia pracownika. W dobie rosnącej świadomości na temat rakotwórczego działania oparów chromu sześciowartościowego czy manganu, system PAPR staje się standardem w każdym nowoczesnym zakładzie produkcyjnym.

Analiza norm i klasyfikacji optycznych: Dlaczego 1/1/1/1 ma znaczenie?

Przy wyborze przyłbicy automatycznej profesjonaliści kierują się czterema cyframi normy EN 379. Choć dla amatora różnica między klasą 1/1/1/1 a 1/1/1/2 może wydawać się subtelna, w praktyce spawalniczej ma ona kolosalne znaczenie.

• Klasa optyczna (pierwsza cyfra): Odpowiada za brak zniekształceń linii prostych. Jeśli spawacz widzi krzywe linie zamiast prostych, jego mózg musi stale korygować ten obraz, co prowadzi do szybkiego zmęczenia.
• Rozproszenie światła (druga cyfra): Im niższa cyfra, tym mniej refleksów wewnątrz filtra. W klasie 1 obraz jest krystalicznie czysty, w klasie 3 może przypominać patrzenie przez lekko brudną szybę.
• Jednorodność (trzecia cyfra): Gwarantuje, że filtr jest tak samo ciemny na środku, jak i przy krawędziach. Brak jednorodności może powodować chwilowe oślepienie fragmentu siatkówki.
• Zależność kątowa (czwarta cyfra): Kluczowy parametr przy spawaniu w wymuszonych pozycjach (np. pułapowa, pionowa). W klasie 1 zaciemnienie pozostaje stałe niezależnie od tego, pod jakim kątem patrzymy na łuk. Sentinel A60 jako jedna z niewielu przyłbic na świecie oferuje w tej kategorii cyfrę 1, co czyni ją idealnym narzędziem do pracy w ciasnych przestrzeniach.

Ekonomia wyboru: Całkowity koszt posiadania (TCO)

Decyzja o zakupie przyłbicy powinna uwzględniać nie tylko cenę zakupu, ale koszty eksploatacji i zyski z wydajności. Przyłbica pasywna Eco Arc II jest niezwykle tania w utrzymaniu – wymiana stłuczonego szkła mineralnego to koszt rzędu kilku złotych. Jednak jej stosowanie w produkcji seryjnej generuje koszty utraconej wydajności.

Model Savage A41, kosztujący około 450 PLN, oferuje najlepszy zwrot z inwestycji (ROI) dla małych i średnich warsztatów. Dzięki redukcji czasu przygotowania i lepszej kontroli jeziorka, inwestycja ta zwraca się zazwyczaj po przepracowaniu pełnego miesiąca. Z kolei Sentinel A60 AIR, mimo wysokiej ceny wejścia, jest jedynym sposobem na uniknięcie gigantycznych kosztów związanych z absencją chorobową pracowników i ewentualnymi roszczeniami zdrowotnymi w przyszłości.

Podsumowanie i rekomendacje końcowe

Wybór między przyłbicą pasywną a samościemniającą powinien być podyktowany chłodną analizą charakteru pracy i priorytetów operatora.

• Wybierz ESAB Eco Arc II, jeśli spawasz okazjonalnie, pracujesz na otwartej przestrzeni w trudnych warunkach budowlanych lub dopiero rozpoczynasz naukę i chcesz opanować fundamenty warsztatu bez polegania na automatyce. To niezawodna, lekka i ekonomiczna osłona, która nigdy Cię nie zawiedzie.
• Zainwestuj w ESAB Savage A41, jeśli szukasz nowoczesnego narzędzia do codziennej pracy warsztatowej, spawasz metodami MIG/MAG lub TIG i potrzebujesz wysokiej jakości obrazu True Color oraz funkcjonalności szlifowania w przystępnej cenie. To optymalny wybór dla 90% zastosowań profesjonalnych.
• Postaw na ESAB Sentinel A60 AIR, jeśli spawalnictwo to Twoje życie, pracujesz w ekstremalnych warunkach przemysłowych, wymagasz absolutnie najlepszej optyki 1/1/1/1 i nie idziesz na kompromisy w kwestii ochrony swoich płuc. System z nawiewem PAPR to inwestycja, która zapewnia nie tylko najwyższą jakość spoin, ale przede wszystkim spokój o własne zdrowie na lata.

Bez względu na dokonany wybór, należy pamiętać o regularnej wymianie szybek ochronnych i potników, gdyż tylko czysta i zadbana przyłbica gwarantuje deklarowane przez producenta parametry ochrony i komfortu. Marka ESAB, dzięki swojej wieloletniej obecności na rynku i ciągłym innowacjom, dostarcza produkty, które w każdym z tych segmentów wyznaczają branżowy „złoty standard”.
