Kolory elektrod wolframowych TIG – przewodnik po oznaczeniach i zastosowaniu

Kolor elektrody wolframowej TIG to nie kwestia estetyki – to zakodowana informacja o składzie chemicznym, rodzaju prądu i zakresie zastosowań. Błędny dobór elektrody skutkuje niestabilnym łukiem, szybkim zużyciem końcówki i pogorszoną jakością spoiny. W tym przewodniku rozkodowujemy każdy kolor, by pomóc Ci podejmować pewne decyzje przy spawaniu metodą TIG.

Czym są elektrody wolframowe i dlaczego kolor ma znaczenie?

Elektroda wolframowa TIG to nietopliwa elektroda, której jedyną rolą jest przewodzenie prądu i inicjowanie łuku elektrycznego – nie ulega stopieniu i nie staje się częścią spoiny jak elektrody otulone MMA. Wolfram wykorzystywany jest ze względu na najwyższą temperaturę topnienia spośród wszystkich metali – wynoszącą 3 410°C. Ta właściwość sprawia, że elektroda pozostaje nienaruszona nawet przy ekstremalnych parametrach spawania.

Każda elektroda oznaczona jest kolorem na jednym z końców. Zgodnie z normą ISO 6848 (europejski odpowiednik: EN 26848), system kodowania kolorami jednoznacznie identyfikuje skład chemiczny i typ elektrody. Różne dodatki tlenkowe (toru, lantanu, ceru, cyrkonu) diametralnie zmieniają właściwości elektryczne elektrody: stabilność łuku, łatwość zajarzenia, trwałość końcówki i kompatybilność z prądem AC lub DC.

💡 Zasada kluczowa: Dobór elektrody wolframowej to nie tylko kwestia koloru – to decyzja o rodzaju prądu (AC/DC), spawanym materiale i oczekiwanej precyzji spoiny.

Jak podzielone są elektrody wolframowe TIG?

Elektrody wolframowe dzielą się na cztery główne grupy w zależności od rodzaju domieszki tlenkowej – lub jej braku – dodanej do czystego wolframu:

• Czysto wolframowe (WP) – bez domieszek tlenkowych
• Torowane (WT) – z dodatkiem tlenku toru (radioaktywne)
• Lantanowe (WL) – z dodatkiem tlenku lantanu
• Cerowe (WC) – z dodatkiem tlenku ceru
• Cyrkonowe (WZ) – z dodatkiem tlenku cyrkonu
• Wieloskładnikowe (WX, E3) – mieszanka tlenków ziem rzadkich

Szczegółowy przewodnik po kolorach elektrod TIG

Elektroda zielona (WP) – czysty wolfram

Elektroda zielona WP wykonana jest w 99,5% z czystego wolframu i przeznaczona wyłącznie do spawania prądem przemiennym AC. Po rozgrzaniu tworzy charakterystyczną kulkę na końcówce, która jest dowodem prawidłowej pracy – nie ostrzy się jej jak inne elektrody.

• Skład: 99,5% wolfram, brak tlenków
• Prąd: tylko AC (prąd przemienny)
• Zastosowanie: aluminium, magnez i ich stopy
• Charakterystyka: stabilny łuk sinusoidalny, dobra kontrola kałuży spawalniczej
• Ograniczenie: nie nadaje się do prądu stałego DC; niższa trwałość niż elektrody z domieszkami

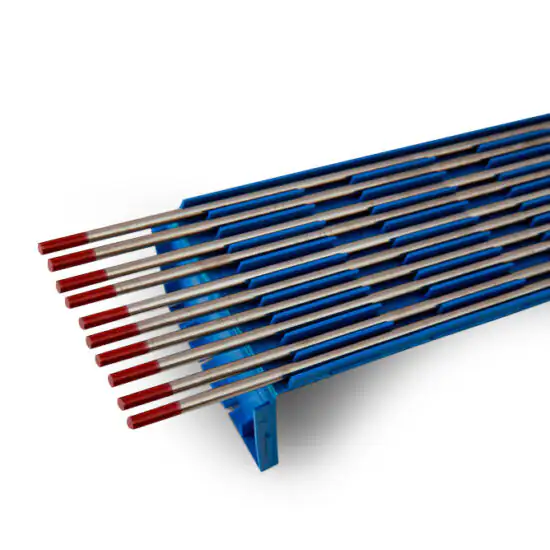

Elektroda czerwona (WT20) – torowana

Elektroda czerwona WT20 zawiera 1,7–2,2% tlenku toru i przez dziesięciolecia była standardem przemysłowym w spawaniu prądem stałym DC. Zapewnia wyjątkowo łatwy zapłon łuku i dużą trwałość końcówki ostrzonej w szpic.

• Skład: ~98% wolfram + 2% tlenek toru (ThO₂)
• Prąd: DC (prąd stały, biegunowość ujemna DCEN)
• Zastosowanie: stale niskostopowe i wysokostopowe, stale nierdzewne, nikiel, miedź, tytan
• Charakterystyka: wyjątkowo stabilny łuk, doskonałe zajarzenie, długa żywotność
• Ważna uwaga: tor jest słabo radioaktywnym materiałem – pył z szlifowania elektrod wymaga ostrożności; wielu producentów odchodzi od WT20 na rzecz bezpieczniejszych alternatyw

⚠️ Uwaga BHP: Przy ostrzeniu elektrod torowanych WT20 należy stosować lokalny odciąg pyłu i maskę filtrującą. Szlam ze szlifowania traktować jako odpad specjalny.

Elektroda złota (WL15) – lantanowa 1,5%

Elektroda złota WL15 z 1,5% tlenku lantanu to jedna z najbardziej wszechstronnych elektrod TIG dostępnych na rynku – pracuje zarówno na prądzie stałym DC, jak i przemiennym AC. Uznawana przez wielu spawaczy za najlepszy zamiennik elektrody czerwonej bez ryzyk związanych z radioaktywnością.

• Skład: wolfram + 1,5% La₂O₃ (tlenek lantanu)
• Prąd: AC i DC
• Zastosowanie: stal nierdzewna, aluminium, tytan, miedź, nikiel – szerokie spektrum materiałów
• Charakterystyka: łatwy zapłon łuku przy niskim napięciu, bardzo dobra stabilność, długa żywotność końcówki
• Dodatkowa zaleta: doskonale utrzymuje zaostrzony szpic podczas spawania DC

Elektroda niebieska (WL20) – lantanowa 2%

Elektroda niebieska WL20 zawiera 2% tlenku lantanu i przeznaczona jest przede wszystkim do precyzyjnego spawania cienkich blach przy niskim prądzie. W praktyce oznacza to zastosowania wymagające kontroli nad wąską strefą wpływu ciepła – spawanie mikroplazmowe, cienkie blachy ze stali nierdzewnej.

• Skład: wolfram + 2% La₂O₃
• Prąd: AC i DC
• Zastosowanie: cienkie blachy, spawanie precyzyjne, niskie natężenia prądu
• Charakterystyka: stabilny łuk przy minimalnym prądzie, idealna do zautomatyzowanych stanowisk TIG

Elektroda szara (WC20) – cerowa

Elektroda szara WC20 z 2% tlenku ceru to bezpieczna i wydajna alternatywa dla elektrod torowanych, pracująca zarówno na AC, jak i DC. Szczególnie dobrze sprawdza się przy niskim prądzie i spawaniu cienkich elementów.

• Skład: wolfram + 2% CeO₂ (tlenek ceru)
• Prąd: AC i DC
• Zastosowanie: stale wysokostopowe, cienkie blachy, spawanie w pozycjach wymuszonych
• Charakterystyka: doskonała kontrola łuku, bardzo stabilna przy niskim prądzie; nieznacznie gorsza trwałość niż lantanowe przy wysokim prądzie

Elektroda purpurowa/fioletowa (WX3 lub E3) – wieloskładnikowa

Elektrody purpurowe to nowoczesna, bezpieczna alternatywa dla elektrod torowanych WT20, oparta na mieszankach tlenków ziem rzadkich (lantan + cer + inne). Producenci oznaczają je różnie: WX3, WR2, E3 – zawsze w kolorze liliowym lub fioletowym.

• Skład: wolfram + mieszanka tlenków lantanu, ceru i metali ziem rzadkich
• Prąd: AC i DC
• Zastosowanie: stal nierdzewna, mosiądz, miedź, nikiel – praktycznie wszystkie materiały
• Charakterystyka: brak radioaktywności, bardzo dobre właściwości elektryczne, wysoka trwałość
• Trend rynkowy: elektrody wieloskładnikowe dynamicznie wypierają WT20 w nowoczesnych zakładach przemysłowych

Elektroda biała (WZ8) – cyrkonowa

Elektroda biała WZ8 z 0,7–0,9% tlenku cyrkonu zaprojektowana jest do spawania aluminium prądem AC i stanowi bardziej trwałą alternatywę dla elektrody zielonej WP.

• Skład: wolfram + 0,7–0,9% ZrO₂
• Prąd: AC
• Zastosowanie: aluminium i stopy aluminium, magnez
• Charakterystyka: lepsza od WP trwałość kulki przy AC; rzadsza w zastosowaniach przemysłowych

Tabela porównawcza wszystkich kolorów elektrod TIG

Jak dobrać elektrodę wolframową do materiału i metody?

Właściwy dobór elektrody TIG opiera się na trzech zmiennych: materiale bazowym, rodzaju prądu i grubości spawanego elementu. Analizując typowe scenariusze spawalnicze, warto kierować się poniższym schematem.

Spawanie aluminium i stopów aluminium

Do aluminium stosuj prąd przemienny AC – jego działanie katodowe oczyszcza warstwę tlenku Al₂O₃ z powierzchni materiału. Najlepsze elektrody to:

• WP (zielona) – klasyczny wybór, sprawdzona
• WZ8 (biała) – lepsza trwałość kulki przy AC
• WL15 (złota) – najlepsza wszechstronność; nadaje się też do stali w trybie DC

Spawanie stali nierdzewnej

Do stali nierdzewnej używaj prądu stałego DC z biegunowością ujemną (DCEN). Elektroda musi być ostrzona w szpic. Najlepsze elektrody:

• WL15 (złota) – lider wyboru; łatwy zapłon, wysoka trwałość
• WC20 (szara) – doskonała przy cienkich blachach
• WX3/E3 (purpurowa) – nowoczesna, wielozadaniowa

Spawanie stali węglowej i niskostopowej

• WT20 (czerwona) – historycznie standard; dziś coraz częściej zastępowana
• WL15 (złota) lub WX3 (purpurowa) – bezpieczniejsze i równie skuteczne

Spawanie tytanu i stopów niklu

Tytan wymaga szczególnej ochrony gazowej (argon 99,999%) i precyzji. Zalecane elektrody:

• WL15 (złota) lub WC20 (szara) – stabilny łuk przy niskim prądzie DC

Jak prawidłowo ostrzyć elektrodę wolframową TIG?

Kształt końcówki elektrody bezpośrednio wpływa na kształt łuku i geometrię spoiny – to jeden z najczęściej pomijanych aspektów techniki TIG wśród początkujących spawaczy.

• Elektrody DC (stal, tytan, nikiel): ostrzyć wzdłuż osi elektrody (nie okrężnie) na szlifierce diamentowej; kąt szlifu 20–30° tworzy stożek
• Elektrody AC (aluminium): końcówki NIE ostrzyć – po zajarzeniu łuku sama tworzy kulkę; zbyt ostra końcówka przy AC ulega szybkiej degradacji
• Kierunek szlifowania: zawsze wzdłużny (rowki szlifierskie równoległe do osi) – szlifowanie poprzeczne tworzy mikropęknięcia i niestabilność łuku
• Narzędzie: dedykowana szlifierka do elektrod wolframowych lub ściernica diamentowa – nie ostrzyć na zwykłej tarczy korundowej używanej do stali

Średnice elektrod TIG – jak dobrać do prądu spawania?

Średnica elektrody wolframowej musi być dopasowana do zakresu prądu spawania – zbyt cienka elektroda przegrzeje się i będzie się topić, zbyt gruba będzie trudna do zajarzenia.

FAQ – najczęściej zadawane pytania o elektrody wolframowe TIG
