Dlaczego spaw pękł po dwóch dniach? Metalurgiczne przyczyny awarii spoin

Zdarza się to nawet najlepszym: spoina wygląda idealnie, przejście jest gładkie, a badanie wizualne nie wykazuje wad. Jednak po kilkunastu godzinach lub dwóch dniach pracy konstrukcji słychać charakterystyczny trzask. Pękanie spoin i ich przyczyny to temat rzeka, ale większość odpowiedzi kryje się nie w samym ruchu ręki spawacza, lecz w głębokiej fizyce i chemii metalu.

Co dzieje się wewnątrz metalu? Spawanie to coś więcej niż łuk elektryczny

Proces spawania to w rzeczywistości miniaturowy proces odlewniczy. W ułamku sekundy metal przechodzi ze stanu stałego w ciekły, osiągając temperatury rzędu 3100°C (w przypadku płomienia acetylenowo-tlenowego) lub znacznie wyższe w łuku elektrycznym. Temu gwałtownemu zjawisku towarzyszą intensywne procesy fizykochemiczne: parowanie składników stopowych, utlenianie i – co najgroźniejsze – rozpuszczanie gazów w jeziorku spawalniczym.

Gdy metal krzepnie, musi „uporać się” z drastycznym spadkiem rozpuszczalności gazów oraz skurczem termicznym. Jeśli te procesy nie są kontrolowane, w strukturze krystalicznej powstają defekty, które prędzej czy później doprowadzą do katastrofy.

Kruchość wodorowa – „cichy zabójca” w Twoim warsztacie

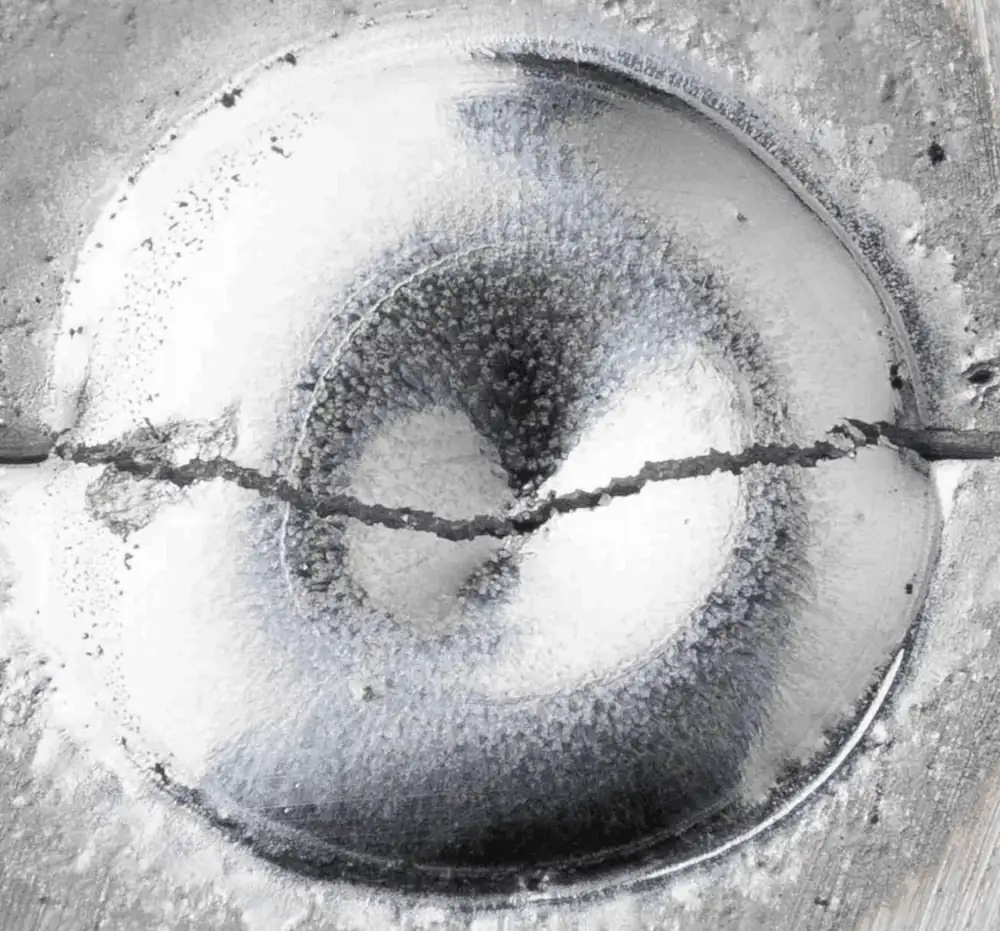

W środowisku spawalniczym wodór nazywany jest „cichym zabójcą”. Odpowiada on za tzw. pękanie na zimno, które często ujawnia się z opóźnieniem (nawet do 48 godzin po spawaniu).

Skąd bierze się wodór w spoinie?

Głównym źródłem wodoru jest wilgoć zawarta w otulinach elektrod, topnikach lub na powierzchni zanieczyszczonego materiału. W wysokiej temperaturze łuku cząsteczki wody rozpadają się, a atomowy wodór błyskawicznie dyfunduje do ciekłego metalu.

Mechanizm dyfuzji i pękanie na zimno

Wraz ze spadkiem temperatury, rozpuszczalność wodoru w stali gwałtownie maleje. Gaz próbuje wydostać się na zewnątrz, gromadząc się w mikroszczelinach i dyslokacjach struktury. Powstające tam ciśnienie molekularne, w połączeniu z naprężeniami własnymi, powoduje pęknięcie.

Jak temu zapobiec? Kluczem jest dyfuzja wodoru pod kontrolą.

1. Stosuj elektrody zasadowe o niskiej zawartości wodoru.
2. Bezwzględnie dbaj o suche materiały dodatkowe.

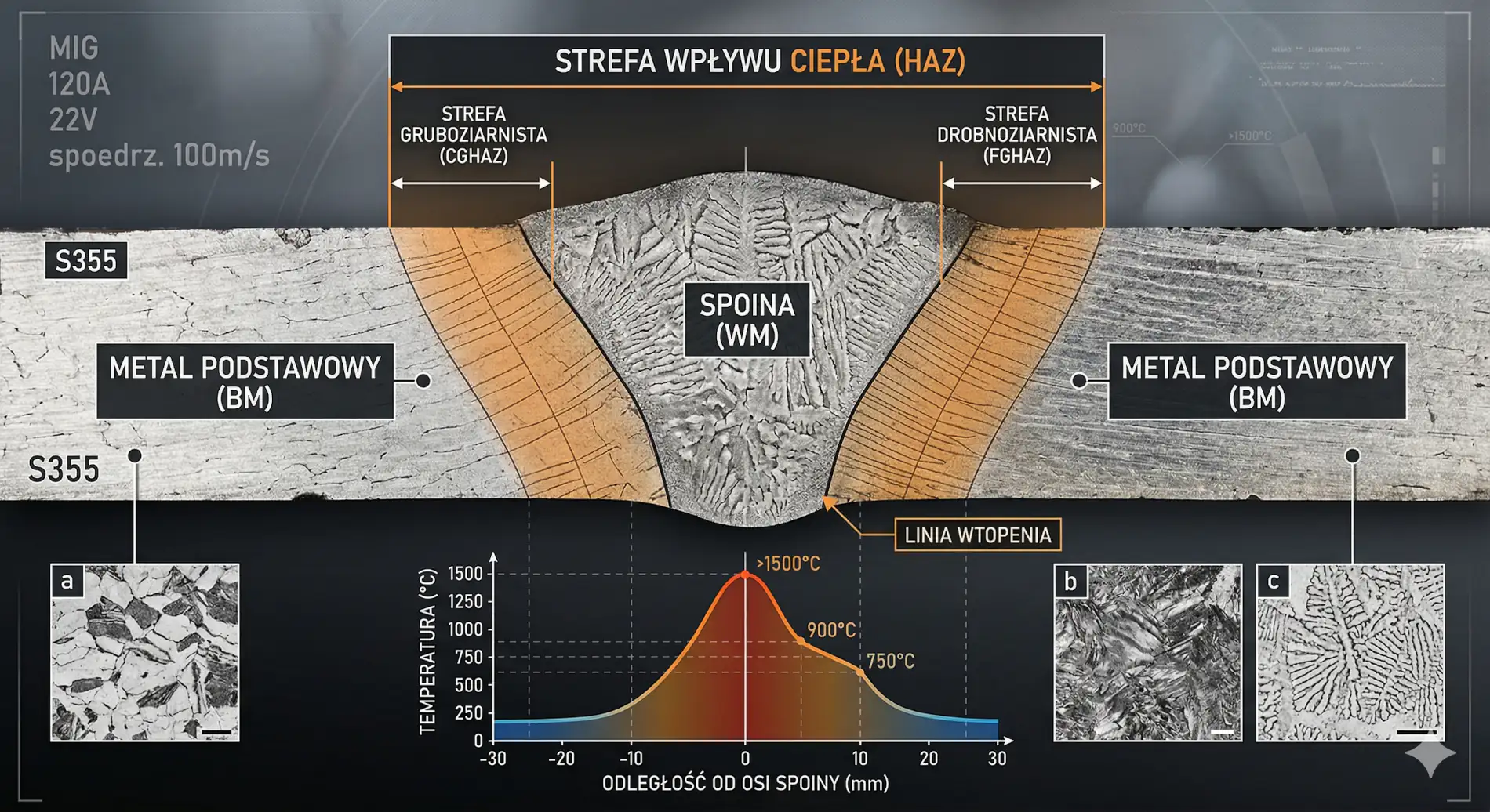

Strefa Wpływu Ciepła (HAZ) – dlaczego stal traci swoje właściwości?

HAZ to obszar materiału rodzimego, który nie uległ stopieniu, ale pod wpływem temperatury zmienił swoją mikrostrukturę.

Zmiany mikrostruktury w stalach wysokowytrzymałych

W stalach wysokowytrzymałych HAZ jest miejscem krytycznym. Gwałtowne chłodzenie w tym obszarze może prowadzić do powstania twardych i kruchych struktur martenzytycznych, które są niezwykle podatne na pękanie pod obciążeniem.

Jak kontrolować energię liniową spawania?

Energia liniowa to ilość ciepła wprowadzonego na jednostkę długości spoiny. Im większa energia liniowa (np. przy spawaniu gazowym), tym szersza strefa HAZ i większe ryzyko pęknięć.

• Dla wymagających projektów warto rozważyć metody o wysokiej koncentracji wiązki, jak MIG/MAG czy TIG, które drastycznie zawężają strefę wpływu ciepła.

Łączenie miedzi ze stalą nierdzewną – walka z rozszerzalnością cieplną

Spawanie materiałów różnoimiennych to wyższa szkoła jazdy. Głównym problemem jest tutaj różna rozszerzalność cieplna metali.

Naprężenia wewnętrzne, których nie widzisz gołym okiem

Miedź rozszerza się i kurczy znacznie intensywniej niż stal nierdzewna. Podczas stygnięcia złącza miedź „ciągnie” spoinę mocniej, co generuje ogromne naprężenia spawalnicze na granicy stopienia. Bez odpowiedniego spoiwa i technologii (np. lutospawania metodą TIG), takie złącze pęknie niemal natychmiast.

Jak zapobiegać pęknięciom? Złote zasady metalurgii spawalniczej

Aby Twoje konstrukcje były bezpieczne, trzymaj się tych zasad:

1. Podgrzewanie wstępne: Dla stali o grubości powyżej 20 mm lub wysokiej zawartości węgla (Ce > 0,45) podgrzanie materiału do 150-350°C spowalnia chłodzenie i pozwala wodorowi „uciec”.
2. Kolejność spawania: Spawaj od środka na zewnątrz i stosuj ściegi schodkowe, aby zrównoważyć siły skurczu.
3. Badania nieniszczące (NDT): Jeśli nie masz pewności co do jakości, zastosuj badania penetracyjne (PT) lub ultradźwiękowe (UT), by wykryć pęknięcia podpowierzchniowe.

Podsumowanie: Wiedza techniczna to najtrwalsze spoiwo

Pękanie spoin i jego przyczyny rzadko wynikają z przypadku. Zwykle to efekt zignorowania praw fizyki: wilgotnych elektrod, braku podgrzewania lub niewłaściwego doboru metody spawania do rodzaju stali. Pamiętaj, że odpowiedni sprzęt to połowa sukcesu, ale druga połowa to świadomość tego, co dzieje się wewnątrz metalu.
